消防水炮聯動控制柜

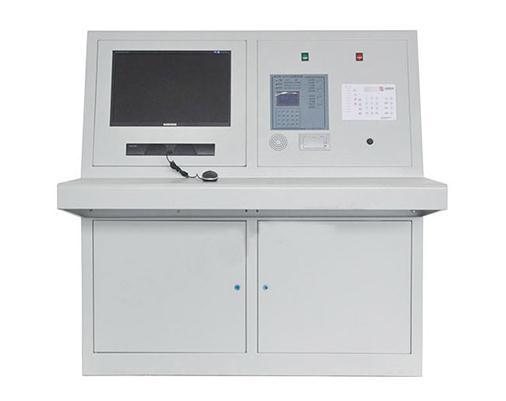

1、大空間報警聯動柜操作：
大空間報警聯動柜內包括報警聯動主機、UPS不間斷電源、電源控制開關、視頻管理終端及顯示器、水炮遠程遙控器等。
（1） 開啟聯動柜電源的操作順序
① 接通面板總電源開關，此時總電源指示燈點亮
② 接通UPS電源，確認由外部電源供電
打開聯動柜琴臺下方門板，對UPS電源面板操作，打開UPS電源開關，此時UPS電源指示燈點亮
③ 打開面板UPS電源開關，此時UPS電源指示燈點亮
④ 打開外部模塊24V電源開關，此時24V電源指示燈點亮
⑤ 打開報警聯動主機面板上的電源
⑥ 打開工作電源開關，此時工作電源指示燈點亮，水炮上電復位處于監視火情工作狀態
（2） 關閉聯動柜電源的操作順序
① 關閉工作電源開關，此時工作電源指示燈熄滅
② 關閉報警聯動主機面板上的電源
③ 關閉外部模塊24V電源開關，此時24V電源指示燈熄滅
④ 關閉面板UPS電源開關，此時UPS電源指示燈熄滅
⑤ 打開聯動柜琴臺下方門板，關閉UPS電源開關，此時UPS電源指示燈熄滅
⑥ 關閉面板總電源開關，此時總電源指示燈熄滅
（3）報警聯動主機面板 面板操作步驟：
① 系統自動運行
a. 將報警聯動主機設為自動狀態
b. 工作電源和各分區電磁閥電源均處于接通狀態
當水炮或裝置定位報警，自動聯動該區聲光報警器、打開對應的電磁閥并啟動消防水泵噴水滅火。
注意事項：為防止突發因素或人為誤操作引起系統誤噴，不建議采用自動運行狀態。
② 值班手動運行
a. 將報警聯動主機設為手動狀態
b. 工作電源處于接通狀態，各分區電磁閥電源處于斷開狀態
當水炮或裝置定位報警，不聯動其它設備和噴水。當值班人員確認火警時再手動操作接通對應區域電磁閥電源并將報警聯動主機設為自動狀態。
2、現場控制箱
現場控制箱對防火分區內水炮或裝置的AC220V電源、電磁閥AC220V電源及DC24V模塊電源進行現場控制。主要功能如下：
① 控制2路AC220V電源
② 控制1路DC24V電源
③ 內設水炮遙控器接口，接入水炮遠程遙控器后能對水炮進行現場控制 ④ 分區電源通斷狀態指示
在系統正常工作情況下，現場控制箱內的各個電源開關應處于接通狀態。 注意事項：為防止突發因素或人為誤操作引起系統誤噴，系統平時設置于手動狀態。
3、視頻型自動跟蹤定位射流滅火水炮（簡稱“水炮”）
視頻型水炮具有在總控室遠程監控現場和手動遙控水炮的功能，并能對火警現場或監視現場進行實時視頻監控主要操作步驟：
① 確認火災
a. 火災發生時，水炮在監控狀態下會自動瞄準火源并輸出報警信號到報警聯動主機，此時可通過現場視頻觀察確認火災現場。如果是誤報則直接進行第⑦步的復位操作。
b. 火災發生時，如正在人為操作則水炮不會進行掃描定位，此時需要手動控制水炮瞄準火源。
② 接通電磁閥電源
打開報警水炮對應區域電磁閥電源開關。
③ 開啟對應水炮電磁閥噴水按報警聯動主機對應編號水炮電磁閥按鈕。
④ 啟動消防水泵供水滅火
按報警聯動主機“大空間消防水泵”按鈕。
⑤ 微動水炮以達到較佳滅火效果
水炮火警狀態下要先按水炮遙控器的“0停擺”鍵，再通過點動“上、下、左、右”鍵控制水炮射流上、下、左、右移動到理想位置。
⑥ 火撲滅后
a. 先停水泵
按報警聯動主機“大空間消防水泵”按鈕。
b. 再關閉對應水炮電磁閥停止噴水
按報警聯動主機對應編號水炮電磁閥按鈕。
c. 然后斷開電磁閥電源
關閉報警水炮對應區域電磁閥電源開關。
⑦ 停止水炮電源
a. 關閉工作電源開關，此時工作電源指示燈熄滅。
b. 報警聯動主機復位
c. 打開工作電源開關，水炮上電復位重新處于監視火情工作狀態。
4、智能型主動噴水滅火系統（簡稱“裝置”） 主要操作步驟：
①確認火災
火災發生時，如果裝置處于監控狀態，則會自動瞄準火源并輸出報警信號到報警聯動主機，此時應立刻到現場觀察確認火災。如果是誤報則直接進行第⑦步的復位操作。
② 接通電磁閥電源
打開報警裝置對應區域電磁閥電源開關。
③ 把報警聯動主機狀態改為自動
操作詳見《報警聯動主機使用說明書》，此時報警聯動主機聯動打開對應編號的電磁閥并起動消防水泵供水滅火。
④ 火撲滅后
a. 報警聯動主機狀態改為手動
此時報警聯動主機聯動關閉對應編號的電磁閥并停止消防水泵供水。
b. 再斷開電磁閥電源
關閉報警裝置對應區域電磁閥電源開關。
⑤ 停止裝置電源
a. 關閉工作電源開關，此時工作電源指示燈熄滅。
b. 報警聯動主機復位
c. 打開工作電源開關，裝置上電復位重新處于監視火情工作狀態。 注意事項：為防止突發因素或人為誤操作引起系統誤噴，通常情況下應把系統處于手動運行狀態！
